Автоматичний вимикач

Автоматичний вимикач

Автомат захисту був винайдений американським вченим в 1836 році. Першу конструкцію автоматичного вимикача описав Едісон в 1879 році, в той час як його комерційна система електропостачання використовувала плавкі запобіжники.

Конструкція сучасних автоматичних вимикачів була запатентована швейцарською компанією Brown, Boveri & Cie в 1924 році. З тих пір пройшло багато часу, але принцип роботи автоматичного вимикача залишився незмінним.

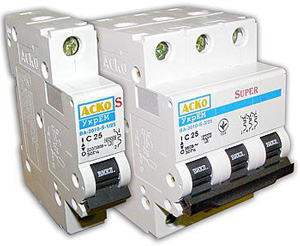

Автоматичний вимикач - це комутаційний електричний апарат, призначений для проведення струму в нормальних режимах і для автоматичного відключення електроустановок при виникненні струмів короткого замикання і перевантажень. Найпоширенішими і популярнішими на сьогоднішній день є автоматичні вимикачі, які вмонтовуються на 35-міліметрову DIN-рейку в розподільчому щиті.

Головним параметром автоматичних вимикачів є номінальний струм. Це струм, значення якого в конкретному колі вважають за нормальне, тобто на який розраховано електроустаткування. Для електроустановок житлових будівель значення номінального струму (In) автоматичного вимикача може складати 6, 8, 10, 13, 16, 20, 25, 32, 40, 63 А. найбільш часто застосовують автоматичні вимикачі в діапазоні 16 – 63А як для однофазних споживачів, так і трифазних. Так само існує такий параметр, як номінальна напруга –220/230В або 380/400 В.

Автоматичні вимикачі розривають коло, коли струм в ньому перевищує допустиму величину. Така ситуація виникає, коли включено більше дозволеного числа споживачів або при короткому замиканні. При цьому, відбуваються різні процеси, із-за чого доводиться використовувати в автоматичних вимикачів два види захисту - теплову і електромагнітну.

Будова автоматичного вимикача Тепловий роз'єднувач являє собою біметалеву пластину, що нагрівається протікаючим струмом. При протіканні струму вище допустимого значення біметалева пластина вигинається і приводить в дію механізм розчеплення. Час спрацьовування залежить від струму (часострумова характеристика) і може змінюватися від секунд до години. Мінімальний струм, при якому має спрацьовувати за час не більше 1 години (приI n < 63 А) або 2 годин (приI n > 63 А). ГОСТ Р 50345-99, розділ 8.6.1. тепловий роз'єднувач, становить 1,45 від номінального струму запобіжника. Налаштування струму спрацьовування виконується в процесі виготовлення регулюючим гвинтом. На відміну від плавкого запобіжника, автоматичний вимикач готовий до наступного використання після охолодження пластини.

Магнітний (миттєвий) роз'єднувач представляє собою соленоїд, рухомий сердечник якого також може приводити в дію механізм розчеплення. Струм, що проходить через запобіжник, тече по обмотці соленоїда і викликає втягування осердя при перевищенні заданого порогу. Миттєвий роз'єднувач, на відміну від теплового, спрацьовує дуже швидко (частки секунди), але при значно більшому перевищенні струму, залежно від типу (автоматичні вимикачі поділяються на типи A, B, C і D залежно від чутливості миттєвого розчеплювача).

Автоматичні вимикачі типу «В» мають спрацьовування електромагнітного розчіплювача в діапазоні від 3 до 5 In. Тип «С» має діапазон від 5 до 10 In. І нарешті тип «D», спрацьовує в діапазоні від 10 до 50 In. На конкретному прикладі це виглядатиме таким чином - якщо ми маємо два автомати на 25А класу «В» і «С», то при короткому замиканні перший відключиться досягши величини струму короткого замикання від 75 до 125 А, а другий – від 125 А і вище. Струм короткого замикання, з яким автоматичний вимикач справляється без погіршення експлуатаційних властивостей, визначає «номінальну відключаючу здатність» - ще одну характеристику автоматичного вимикача. Чим краще цей параметр, тим надійніше вимикач. Процес розчіплення контактів відбувається дуже швидко, при цьому струм короткого замикання не встигає досягти максимального значення.

Автоматичні вимикачі «В» і «С» встановлюють в мережах житлових будівель. Тип «В» використовують, якщо немає стрибків струму, що з'являються через включення яких-небудь двигунів. Тип «С» рекомендується для захисту електроприймачів з невеликими пусковими струмами. І останній тип «D» встановлюють в основному в приміщеннях промислового призначення, де задіяні потужні двигуни.

Важливим вузлом будь-якого автоматичного вимикача є камера гасіння дуги. Як ви розумієте, при короткому замиканні утворюється дуга, і який короткий час вона не існувала б, її дія негативно позначається на загальній надійності автоматичного вимикача а, отже, і на терміні його служби. Камера гасіння дуги складається з набору паралельних, ізольованих один від одного, металевих пластин. У ній дуга розбивається на послідовність безлічі маленьких дуг. Вони відразу ж гаснуть із-за невеликої величини напруги між сусідніми пластинами. Це класична схема побудови «іскрогасників».

Окрім автоматичного відключення, автоматичний вимикач може відключатися і вручну. Тому автоматичний вимикач називають комутаційно-захисним пристроєм. Адже окрім властивостей захисту, він надає можливість знеструмити коло в ручному режимі, що необхідне при ремонті електроустаткування.

Вибираючи автоматичний вимикач, варто чітко знати параметри, про які ми говорили вище, – номінальну напругу, номінальний струм і тип автомата. Маркування автоматичного вимикача повинно містити найменування або торгову марку виробника, значення номінальної напруги, номінальний струм, букви B, C або D, що позначає тип вимикача, номінальну відключаючу здатність в амперах і схему підключення, якщо правильний спосіб з'єднання важко зрозуміти із зовнішнього вигляду автоматичного вимикача.
